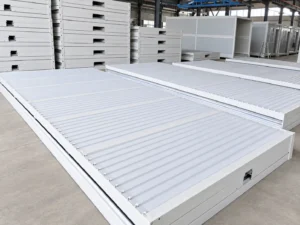

Paquete plegado
El sistema de techo, suelo y pared plegable forman una unidad de transporte compacta con menos piezas sueltas.
← Sistemas módulo contenedor

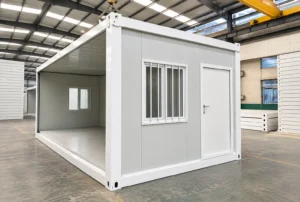

Edificio modular plegable
Módulo contenedor plegable
Una unidad integrada que se pliega para el transporte y se abre en el sitio para alojamiento, oficinas y apoyo al campamento.
Form 1 model · 5800 × 2500 mm · 1.1 t unit weight
PANORAMA GENERAL DEL PRODUCTO
Folding Frame & Compact Transport
El marco galvanizado, el techo, el piso y las paredes plegables viajan como una unidad integrada, lo que reduce las piezas sueltas durante la entrega.
Sobre una base preparada, un equipo de elevación adecuado abre la unidad antes de asegurarla y conectarla a los servicios.
- Tipo de producto
- Unidad de construcción modular plegable
- Modelo de referencia
- Forma 1 contenedor estándar
- Forma de transporte
- Unidad integrada plegada a 360 mm de altura de referencia
- Método del sitio
- Apertura, fijación y conexión de servicio asistida por grúa
- Uso típico de planificación
- Alojamiento temporal, oficinas de sitio y espacios de apoyo al campamento
Sitio preparado
El acceso, el espacio de elevación, la superficie de apoyo, el drenaje y las interfaces de redes de servicios se verifican antes de la entrega.
Despliegue controlado
La unidad se posiciona, abre, alinea y asegura utilizando la secuencia aprobada y el equipo adecuado.
Proyecto de acondicionamiento
Las aberturas, elementos eléctricos, alcance interior y conexiones externas siguen el cronograma de pedidos aprobado.
Garantía del proveedor
Factory & Export Support
Explore la preparación de fábrica, los controles de calidad y el soporte de exportación para su pedido de unidades plegables.
Form 1 model
Dimensions & Transport
Compare las dimensiones abiertas y plegadas, el peso unitario y la capacidad de carga para el Formulario 1.
| Elemento de planificación | Referencia del formulario 1 |
|---|---|
| Dimensiones exteriores | 5800 × 2500 × 2390 mm |
| Dimensiones internas | 5635 × 2370 × 2260 mm |
| Dimensiones plegadas | 5800 × 2500 × 360 mm |
| Peso unitario de referencia | 1.1 t |
| Referencia de cubo alto de 40 pies | 10-12 juegos, sujeto a la configuración aprobada y al plan de embalaje |
| Referencia de planificación de implementación | Tripulación de tres personas; aproximadamente 30 minutos por unidad en condiciones de sitio preparado con equipo de elevación adecuado |
Planificación de proyectos
Choose Your Folding Configuration
Envíe su ubicación, requisitos de habitación, cantidad y fecha prevista para analizar el paquete de unidad plegable.
Componentes del sistema
Structure & Materials
El marco plegable combina paneles de techo y paredes aislados, una tabla de suelo, puertas, ventanas y accesorios eléctricos.

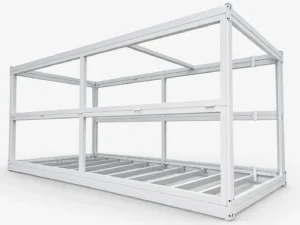

- Marco plegable

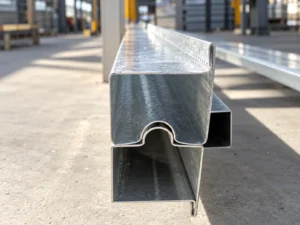

- Marco estructural de acero galvanizado con componentes de pared con bisagras; Las secciones y espesores de los miembros siguen el programa aprobado.

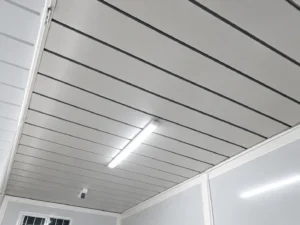

- Referencia de techo
- Chapa exterior de acero de 0,45 mm, revestimiento interior de techo y aislamiento de lana de vidrio de 30 mm a 60 kg/m³.

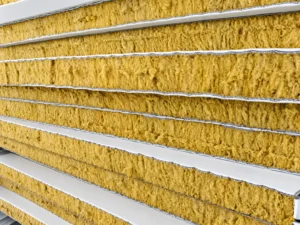

- Referencia de pared
- Lana de roca de 50 mm panel sándwich con láminas de acero de 0,28 mm y núcleo aislante de 65 kg/m³.
- Piso
- MGO floor board with a selectable interior finish.
- Aperturas
- Referencia Puerta de acero de 970 × 1970 mm y ventana de doble acristalamiento con mampara de 970 × 1215 mm.
- Preparación eléctrica
- Protección de circuitos, iluminación, tomas generales, toma de aire acondicionado e interruptores coordinados al estándar de destino.
Distribución y acondicionamiento
Layout & Configuration
Elija la distribución de las habitaciones, aperturas, acabados y servicios para el uso previsto.
- 01Uso y distribución de la habitación
Establece requisitos de ocupación, mobiliario, circulación y zonificación interna.
- 02Aberturas y acabados
Confirme las posiciones de puertas y ventanas, el alcance del acabado interno y el color externo.
- 03Servicios y destino
Registre el estándar eléctrico, el voltaje, las interfaces de redes de servicios y cualquier alcance de plomería seleccionado.
- 04Cantidad y logística
Coordinar la cantidad del lote, el plan de embalaje, el acceso a la entrega, las condiciones de elevación y el plazo previsto.
Orden y despliegue
Transport & Deployment
Planifique el embalaje, el acceso de elevación y la preparación del sitio alrededor de la unidad plegada y el lugar de entrega.
- 01Confirme el resumen del proyecto y las limitaciones del sitio.
- 02Aprobar el modelo y cronograma de suministro
- 03Preparación e inspección completa de fábrica
- 04Aprobar acceso de embalaje, envío y elevación
- 05Colocar, abrir y asegurar las unidades
- 06Conectar servicios, inspeccionar y entregar
Prepare la base, el acceso de entrega, el espacio de elevación y las conexiones de redes de servicios antes de que lleguen las unidades.
Solicitudes de proyectos
Aplicaciones para campamentos y oficinas
Plano de unidades plegables para alojamiento para el personal, oficinas temporales y salas de apoyo a proyectos.
Alojamiento para trabajadores
Dormitorios repetibles o habitaciones de bienestar planificadas según la ocupación y la demanda del servicio.
Campamentos de construcción
Edificios de proyectos temporales donde el despliegue por lotes y el volumen de transporte son importantes.
Oficinas temporales
Gestión de obra y salas administrativas con alcance eléctrico específico para destino.
Soporte remoto de proyectos
Espacios de minería y sitios remotos coordinados con restricciones de acceso, elevación y redes de servicios.
Consulta de proyecto
Planifica tu proyecto de plegado
Comparta su destino, requisitos de habitación, cantidad y fecha prevista para analizar su pedido de unidades plegables.
Iniciar una consulta de proyecto¿Cuántas unidades caben en un contenedor high-cube de 40 pies?
Un contenedor de cubo alto de 40 pies puede acomodar de 10 a 12 unidades de Forma 1, según la configuración seleccionada y el plan de embalaje.
¿Cuánto tiempo tarda una unidad en desplegarse?
Espere aproximadamente 30 minutos para un equipo de tres personas en condiciones de sitio preparado. Los equipos de elevación, el acceso, las condiciones climáticas, la fijación y las conexiones de servicio afectan el tiempo real de instalación.
¿Están incluidos los sistemas eléctricos y de plomería?
La preparación eléctrica y cualquier equipamiento sanitario o de plomería se seleccionan según la función de la habitación y los requisitos de destino. La cotización y el cronograma aprobado definen lo que se incluye.
¿Qué debe estar listo antes de la entrega?
Antes de que lleguen las unidades, se debe contar con una superficie de apoyo adecuada, una estrategia de drenaje, un acceso de entrega, un espacio de elevación, un procedimiento de implementación aprobado e interfaces de redes de servicios asignadas.
