Guia de planeamento de escritórios modulares

Uma abordagem orientada para o projeto destinada a definir equipas de escritório de obra, espaços, circulação, redes técnicas, documentação técnica, âmbito da entrega e processo de receção.

Atualizado

Referência de organização: espaço de trabalho num escritório modular com secretárias, armários de arrumação e ar condicionado de parede
Referência de organização: espaço de trabalho num escritório modular com secretárias, armários de arrumação e ar condicionado de parede

Um escritório modular de obra deve ser planeado em função da equipa do projeto, das decisões diárias, do fluxo documental, do controlo de visitantes e das instalações técnicas. O número de módulos resulta dos requisitos operacionais; não é o ponto de partida.

Definir como irá funcionar o escritório

Forneça os efetivos por fase, as funções dos espaços, as necessidades de salas de reunião e de controlo documental, as zonas de segurança, os horários de trabalho e as interfaces com o local antes de solicitar uma planta e um orçamento.

Comece pelos requisitos operacionais da equipa do projeto

Enumere o cliente, consultor, empreiteiro, subempreiteiro e grupos de visitantes que irão utilizar o edifício. Registe a equipa normal e de pico, os padrões de turnos, a duração prevista do projeto, a frequência dos visitantes e qualquer separação necessária entre organizações ou níveis de segurança.

Identifique as atividades que necessitam de um espaço dedicado: gestão, engenharia, planeamento, área comercial, compras, controlo documental, saúde e segurança, sessões de formação inicial de segurança, reuniões, impressão, arquivo, comunicações e instalações de apoio aos colaboradores. Assim, evita-se tratar todos os espaços como escritórios indiferenciados.

Elabore um programa de espaços e ocupação

Para cada espaço, defina o número de utilizadores, a disposição das secretárias, os arrumos, a capacidade das reuniões, a privacidade, os requisitos acústicos, os equipamentos e os requisitos de acessibilidade. Inclua, quando necessário, receção, espera, circulação, espaço para servidores ou comunicações, zonas de cópias e armazenamento, copa, instalações sanitárias e espaço para equipamentos de limpeza.

Verifique as dimensões livres depois de considerar as composições das paredes, as colunas, as portas, as janelas e as zonas de serviços. As distribuições de mobiliário e equipamento devem ser coordenadas antes da aprovação da disposição dos módulos.

Coordenar a colocação, acesso e circulação

Localize o escritório em relação à entrada do local, frentes de trabalho, estacionamento, percursos pedonais, instalações de bem-estar e acessos de emergência. Reveja o pó, o ruído, o movimento de veículos, a drenagem, a iluminação exterior, a segurança e a separação segura das operações de construção.

Para propostas de vários andares, coordene escadas, corredores, terraços, guarda-corpos, acessos cobertos e mudanças de nível como parte do pacote de construção. Estes elementos de circulação afetam a contagem de módulos, as fundações, a sequência de elevação e a área útil do pavimento.

Comparar o sistema proposto a partir de documentos

Os escritórios em contentores flat-pack e desmontáveis correspondem a abordagens diferentes de transporte e montagem, mas o nome do produto não confirma o âmbito fornecido. Compare os desenhos, os materiais, a embalagem e as informações de instalação específicos de cada configuração.

Analise cada proposta com base nos requisitos aprovados para o escritório e nos mesmos requisitos documentais.
Área de decisãoRequisito do escritórioDocumentação do fornecedorInterface para confirmar
EsquemaQuartos, ocupação, circulação, mobiliário e acessibilidadePlantas dimensionadas, alçados e distribuições de ambientesAprovação do cliente e revisão do projeto local
Pacote de construçãoEstrutura, envolvente, vãos, acabamentos e equipamentos fixosLista de materiais e mapa de acabamentos específicos da configuraçãoFornecimento de fábrica, artigos enviados avulso e locais
ServiçosEnergia, iluminação, refrigeração, ventilação, dados, segurança e canalizaçãoDesenhos de serviço coordenados e mapas de equipamentosInstalação de fábrica, ligações locais e testes
EntregaPrograma de percurso, descarga, armazenamento, elevação e localDesenhos de embalagem, dimensões, pesos e procedimento de execuçãoResponsabilidades do transportador, grua, mão-de-obra e instalação
EntregaInspeção, ensaios, registos e manutençãoPlano de inspeção, resultados de testes, manuais e documentos de fechoCritérios de aceitação e processo de defeitos

Dados de desempenho e entrega de referência

Utilize valores ligados a uma configuração nomeada. As figuras abaixo são referências de planeamento documentadas, pelo que o orçamento final deve identificar o modelo selecionado e quaisquer alterações de engenharia específicas do projeto.

Cada valor tem um âmbito definido e deve ser verificado em função da base de projeto.
DecisãoReferência documentadaComo utilizar
Programa do projetoO Departamento de Energia dos EUA reporta a compactação de cronogramas de 20–50% em projetos de construção modular.Os cronogramas reais dependem da aprovação do projeto, da preparação da fundação, do acesso de elevação, das ligações de serviço e do âmbito de comissionamento. Reveja a referência de construção industrializada do DOE.
Carregamento de contentorO plano de carregamento da configuração orçamentada confirma quantos conjuntos de escritórios cabem num contentor high cube de 40 pés.Peça as dimensões e os pesos dos volumes, os conjuntos por contentor e o número total de contentores. Confirme como serão embalados os vidros, os equipamentos sanitários e os acessórios soltos.
Vida útil do projeto estruturalUma configuração normalizada documentada de 6,055 × 2,990 × 2,896 mm especifica uma vida útil de projeto da estrutura de 20 anos, elementos primários Q235B galvanizados e laminados a frio e um sistema de pintura com pelo menos 80 μm.Inclua na especificação do projeto as classes de aço, as espessuras dos elementos estruturais, o sistema de revestimento e os requisitos de inspeção selecionados.
Ações de projeto de referênciaA mesma configuração, com 2,990 mm de largura, indica uma carga de vento de 0.6 kN/m², uma sobrecarga de utilização do pavimento de 2.0 kN/m², uma sobrecarga de utilização da cobertura de 1.0 kN/m² e uma intensidade sísmica de projeto de grau 8.Compare estes valores com as condições exatas do local e a regulamentação aplicável. Redimensione o edifício quando a exigência do projeto for superior ou quando a neve, a exposição, a altura ou a combinação de módulos alterarem o projeto.

Planeie serviços, dados e segurança com a distribuição

Coordene as cargas elétricas, iluminação, aquecimento ou arrefecimento, ventilação, tomadas, pontos de dados, cobertura sem fios, controlo de acessos, CCTV, sistemas de segurança contra incêndio e segurança e requisitos de energia de reserva com as posições de mobiliário e equipamento.

Defina o limite entre os serviços instalados de fábrica e a infraestrutura local. Os racks de servidores, geradores externos, quadros de distribuição, depósitos de água, ligações de drenagem e ligações de comunicação necessitam de espaço alocado, acesso e responsáveis.

Confirmar o projeto local e a base de aprovação

A equipa local responsável deve fornecer as informações estruturais e ambientais para o local exato, juntamente com os requisitos aplicáveis de planeamento, incêndio, acessibilidade, energia, eletricidade, canalização e local de trabalho. Não se deve presumir que uma configuração de exportação padrão satisfaça a aprovação local.

Solicite um quadro de critérios de projeto mostrando os valores, códigos e responsabilidades utilizados para o pacote oferecido. Registe numericamente as ações de vento, neve e sísmicas. Defina a gama de temperatura, humidade, categoria de corrosão e condições de drenagem antes de selecionar o isolamento, os revestimentos e os detalhes da envolvente.

Referência de projeto verificada: projeto Quanzhou de 73 unidades

Um registo publicado pela Premium Modular House documenta um projeto flat-pack com 73 módulos em Quanzhou, Fujian, China. A distribuição incluiu 44 módulos de escritório, cinco módulos de apoio residencial e 24 módulos de alojamento.

A zona de escritórios incluía estruturas padrão e componentes de circulação específicos do projeto, incluindo um conjunto de escadas de dois andares, módulos de corredor e terraços elevados. O registo demonstra por que razão as escadas, conectores, passadiços e espaços de apoio devem ser agendados juntamente com as salas de escritório, em vez de serem adicionados posteriormente. Reveja o projeto completo dos escritórios e alojamentos de 73 unidades.

Planeie a entrega e a instalação

Confirme a rota portuária e terrestre, as dimensões das embalagens, os pesos brutos, a quantidade por carregamento, as janelas de entrega, o local de descarga, o armazenamento temporário, o acesso para os meios de elevação e a área de montagem disponível. Coordene as entregas com o estado de preparação das fundações e com os controlos de tráfego e segurança da obra.

O programa deve incluir aprovação de desenho, confirmação de material, produção, inspeção, embalagem, transporte, alfândega, entrega interna, montagem, ligações de serviço, testes e entrega. Os cronogramas de instalação são preparados após a confirmação da quantidade de módulos, prontidão da fundação, acesso de elevação, ligações de serviço local e restrições do local.

Lista de verificação do RFQ para escritórios modulares de obra

  • Morada do projeto, duração, horário de trabalho e fases operacionais
  • Pessoal normal e de pico por organização, departamento e turno
  • Programa de espaços, ocupação, disposição do mobiliário e equipamento
  • Requisitos de atendimento, controlo de documentos, armazenamento, receção e bem-estar
  • Plano de implantação, acesso, segurança, estacionamento e restrições de circulação
  • Dados de projeto estrutural e ambiental específicos do projeto
  • Requisitos locais aplicáveis contra incêndio, acessibilidade, local de trabalho e MEP
  • Fábrica, transporte, elevação, instalação e limites de trabalho local
  • Requisitos de dados, controlo de acessos, testes e comissionamento
  • Requisitos de inspeção, entrega, manutenção e alterações futuras

Aprovar uma base de escritório coordenada

Aprovar a proposta apenas quando o programa de espaços, planta de mobiliário, desenhos prediais, projeto de serviço, componentes de circulação, plano de embalagem e matriz de responsabilidade descreverem a mesma configuração. As alterações na equipa ou no uso das salas devem desencadear uma distribuição coordenada e uma revisão do âmbito.

Envie primeiro o programa da equipa, a lista de espaços e as informações do local. A Premium Modular House poderá então identificar as questões relativas ao sistema e os documentos do projeto necessários para uma proposta adequada de escritório de obra.

Escritório em contentor com instalação sanitária

Um escritório em contentor com instalação sanitária necessita de uma distribuição adequada tanto ao trabalho em secretária como à utilização sanitária diária. Antes de pedir um preço, decida quem utilizará a instalação sanitária, como lhe acederá e por onde passarão as ligações de água e de águas residuais. Estas decisões afetam a área útil do escritório, as divisórias, o equipamento e os trabalhos necessários em obra.

Num novo Módulo em contentor flat-pack utilizado como escritório de obra, pode prever-se uma instalação sanitária interior na distribuição dos espaços. Trata-se de uma configuração especificada, não de uma característica que se deva presumir a partir de uma fotografia exterior ou do preço de um módulo normalizado.

Escolha a ligação entre o escritório e a instalação sanitária

Convém comparar três soluções antes de selecionar a quantidade de módulos.

SoluçãoO que definir antes da proposta
Escritório e instalação sanitária num único móduloEspaço disponível para secretárias e circulação depois de desenhadas a zona húmida, as peças sanitárias e as portas.
Escritório ligado a um módulo sanitário separadoPercurso de ligação, entradas, proteção contra as intempéries e responsabilidade pela ligação dos edifícios e das redes técnicas.
Vários escritórios com um bloco sanitário partilhadoUtilizadores das instalações, procura máxima, percursos pedonais e organização da limpeza e manutenção.

Uma instalação sanitária interior pode adequar-se a um pequeno escritório de gestão, mas a utilização por colaboradores e visitantes pode alterar a distribuição. Se a porta abrir diretamente para um espaço de reunião, considere a privacidade, o ruído e a interação da porta com o mobiliário. Uma entrada alternativa ou um módulo sanitário separado pode ser mais prático, dependendo do plano do projeto e dos requisitos aplicáveis.

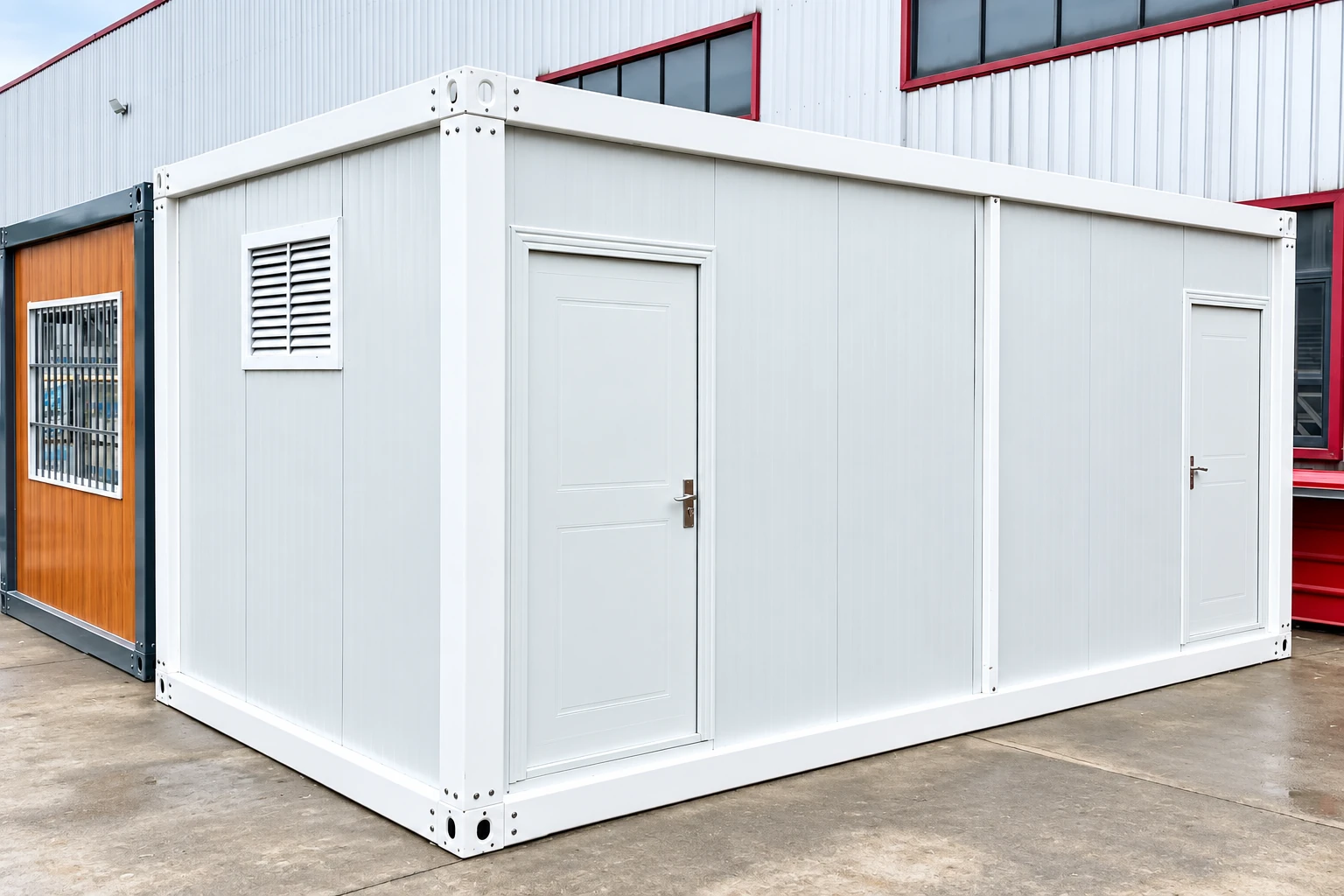

Exterior de módulo sanitário com entradas separadas e uma abertura com lâminas de ventilação
Referência de configuraçãoReferência do exterior de um módulo sanitário com entradas separadas e uma abertura com lâminas de ventilação. Identifique os pontos de ligação às redes técnicas no desenho do projeto.

Para vários espaços de trabalho, defina a solução sanitária em conjunto com os requisitos operacionais, o programa de espaços e as necessidades das redes técnicas acima indicados.

Desenhe a área útil do escritório antes de escolher o mobiliário

As dimensões exteriores não indicam quanto espaço de trabalho resta. Represente a zona do WC, o lavatório, as portas, as espessuras das divisórias e os acessos de manutenção na mesma planta que as secretárias, os arrumos e as cadeiras para visitantes. Mostre a abertura das portas e o percurso entre a entrada e cada área ocupada.

Uma discussão útil sobre a distribuição começa pelo número de utilizadores habituais do escritório, pelos visitantes previstos e pela necessidade de uma mesa de reuniões. Inclua computadores, impressoras, armários e quaisquer equipamentos que necessitem de um local próprio. Se for exigida uma instalação sanitária acessível ou um percurso acessível, defina esse requisito no início, em vez de tentar acrescentá-lo a uma planta já fixada.

Especifique separadamente os equipamentos e acabamentos sanitários

«Com instalação sanitária» é uma descrição demasiado ampla para comparar propostas. Identifique o tipo de sanita, o lavatório, as torneiras, os acessórios e a necessidade de água quente. Um duche corresponde a uma utilização diferente e deve ser pedido explicitamente. Da mesma forma, a presença de um lavatório não implica um ponto de água potável ou uma copa.

Peça a composição proposta para o pavimento e as paredes da zona húmida, a solução de drenagem, o método de ventilação e os acessos de manutenção. Peça à equipa de projeto que os verifique face à utilização prevista e aos requisitos do destino. Como referência de planeamento, a HSE do Reino Unido explica a relação entre instalações sanitárias, instalações de lavagem e respetiva operação. As suas orientações não substituem os requisitos aplicáveis no local do seu projeto.

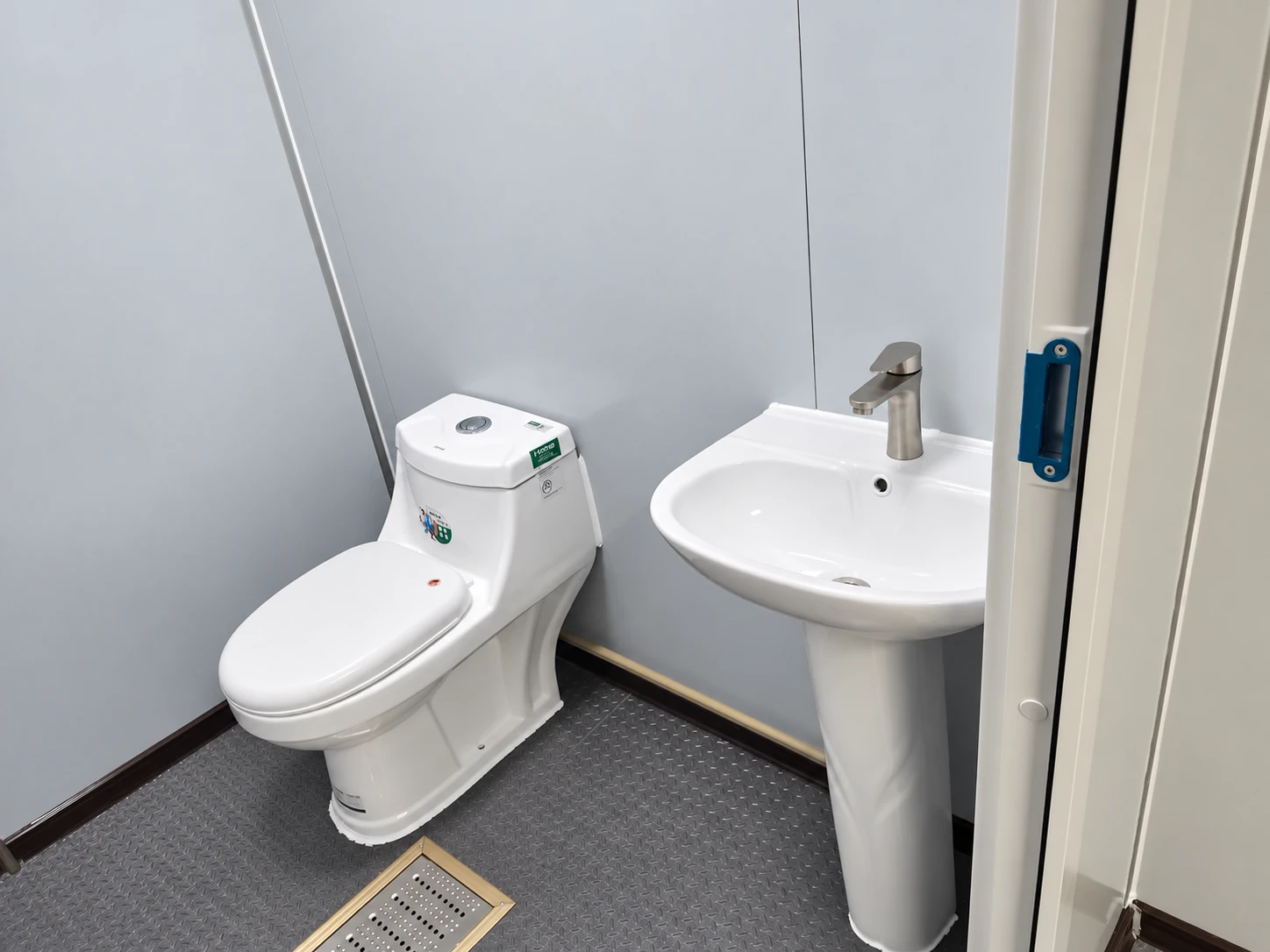

Interior sanitário compacto com sanita, lavatório e ralo de pavimento
Referência de configuraçãoReferência do interior de uma zona húmida com sanita e lavatório. As folgas dos equipamentos e as ligações às redes técnicas devem constar dos desenhos da distribuição selecionada.

Defina onde termina o trabalho do fornecedor

Um módulo equipado continua a necessitar de uma ligação definida ao local. Assinale no desenho a entrada de água, a saída de águas residuais e a ligação elétrica. Defina quem fornece a tubagem exterior, eventuais depósitos ou bombas, a drenagem da obra, os ensaios e a ligação final.

Peça ao fornecedor que identifique o que será instalado antes da expedição e o que ficará para a montagem. Sanitas, lavatórios, termoacumuladores, ar condicionado, mobiliário e degraus exteriores devem ter a sua inclusão ou exclusão expressamente indicada. Especifique a alimentação elétrica exigida e a lista de equipamentos, em vez de presumir que uma configuração utilizada noutro país é adequada.

Para projetos na Arábia Saudita, nos Emirados Árabes Unidos ou em Omã, forneça as condições reais do local para a análise do arrefecimento e da envolvente. Para um destino mais frio, identifique a utilização no inverno e as condições que afetam as redes de água. O nome de um país, por si só, não constitui uma especificação térmica.

Compare o âmbito entregue, além do preço do módulo

Peça uma proposta que separe claramente o edifício, os equipamentos e acabamentos, o transporte e os trabalhos em obra. Indique o destino e o ponto de entrega, as restrições de acesso e a organização prevista para a instalação. Os requisitos de fundação e ancoragem necessitam de uma análise específica do projeto; não podem ser selecionados a partir de uma fotografia de interior.

O Projeto de escritório e alojamento de 73 unidades em Quanzhou integrou zonas de escritórios, de apoio à vida quotidiana e de alojamento. Os seus módulos sanitários dedicados mostram outra forma de disponibilizar funções sanitárias junto dos espaços de trabalho. Não demonstram que aí tenha sido entregue uma configuração que combine escritório e WC no mesmo módulo.

Envie estes dados com o seu pedido

Para discutir uma distribuição de escritório de obra e instalações sanitárias, inclua:

  • Destino, localização da obra e data de entrega pretendida.
  • Quantidade de módulos, utilizadores habituais do escritório e visitantes previstos.
  • Secretárias, espaço de reunião, arrumos e outros equipamentos necessários.
  • Instalação sanitária interior, módulo sanitário ligado ou instalações partilhadas.
  • Lista de peças sanitárias, necessidades de água quente e eventuais pedidos de duche ou copa.
  • Ligações disponíveis de água, águas residuais e eletricidade.
  • Planta ou esboço do local, necessidades de acesso e responsabilidades de instalação propostas.

Exemplo de pedido para um escritório de estaleiro com instalação sanitária

O escritório terá oito trabalhadores por dia e até dois visitantes em simultâneo. Preveja oito secretárias, um espaço de reuniões com quatro lugares para trabalhadores e visitantes, uma impressora partilhada e arrumação com fechadura.

Compare uma instalação sanitária interior com um módulo sanitário adjacente. Inclua uma sanita e um lavatório em cada opção. A equipa do estaleiro confirmará os pontos de abastecimento de água e drenagem.

Apresente um esboço cotado para cada opção, com as dimensões interiores livres, portas, secretárias e acesso à instalação sanitária. Confirme o número proposto de módulos e discrimine os equipamentos, os pontos de ligação às redes e os trabalhos de instalação incluídos.

Se a solução ainda não estiver decidida, descreva como as pessoas utilizarão o edifício. Isso proporciona um ponto de partida melhor para discutir a distribuição do que pedir uma caixa normalizada com uma instalação sanitária acrescentada.

Discuta com a PMH os requisitos de um escritório com instalação sanitária. Inclua «escritório com instalação sanitária» e o destino na mensagem, para que o pedido identifique a configuração de que necessita.
