20ft model dwuskrzydłowy
Kontener mieszkalny z rozkładanymi segmentami 20ft
Dom dwuskrzydłowy 37 m² o długości złożonej 5,900 mm i konfigurowalnym wnętrzu.
- Wymiary po rozłożeniu
- 5,900 × 6,300 × 2,480 mm
- Rozmiar po złożeniu
- 5,900 × 2,200 × 2,480 mm
- Powierzchnia rzutu
- 37 m²
- Masa modułu
- 3.12 t
Model 20ft o standardowej szerokości
20ft Dwuskrzydłowa przestrzeń mieszkalna
Model 20ft ma długość 5,900 mm po złożeniu, szerokość 2,200 mm do transportu i szerokość 6,300 mm po rozłożeniu. Jego powierzchnia 37 m² jest większa niż model 700 mm i mniejsza niż model 30ft.

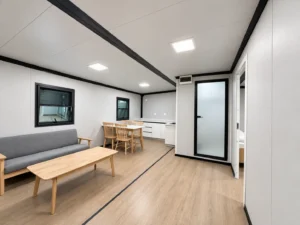

Standardowy układ obejmuje salon i jest przewidziany dla 2–4 osób. Przegrody, meble i wyposażenie określają rysunek oraz oferta.
Wymiary i pojemność
Wymiary, liczba użytkowników i postać transportowa
Przed uzgodnieniem układu, drogi dostępu i planu rozładunku porównaj szerokość po rozłożeniu 6,300 mm z szerokością po złożeniu 2,200 mm.
| Parametr | Standardowa konfiguracja 20ft |
|---|---|
| Wymiary po rozłożeniu | 5,900 × 6,300 × 2,480 mm |
| Wymiary wewnętrzne | 5,460 × 6,140 × 2,240 mm |
| Wymiary po złożeniu | 5,900 × 2,200 × 2,480 mm |
| Powierzchnia rzutu | 37 m² |
| Układ standardowy | Jeden pokój dzienny |
| Referencyjna liczba użytkowników | 2–4 osoby |
| Podana moc elektryczna | 12 kW |
| Masa netto modułu | 3.12 t |
Stalowa rama
Rama główna i skrzydła składane
Oddzielne specyfikacje obejmują stałą ramę główną i dwa składane skrzydła.
| Parametr | Standardowa konfiguracja 20ft |
|---|---|
| Belki boczne dachowe | 80 × 100 × 2.5 mm ocynkowane profile zamknięte |
| Belki końcowe dachowe | 2.5 mm ocynkowane kształtowniki |
| Podłużne elementy drugorzędne dachu | 30 × 30 × 1.3 mm ocynkowane profile zamknięte |
| Poprzeczne elementy drugorzędne dachu | 40 × 60 × 1.5 mm ocynkowane profile zamknięte |
| Belki boczne podłogi | 80 × 100 × 2.5 mm ocynkowane profile zamknięte |
| Belki końcowe podłogi | 2.5 mm ocynkowane kształtowniki |
| Podłużne i poprzeczne elementy stropu | 40 × 80 × 1.5 mm ocynkowane profile zamknięte |
| Osprzęt do podnoszenia | 6 mm złączki ocynkowane, 210 × 150 × 160 mm |
| Kolumny | 2.5 mm ocynkowane kształtowniki |
| Parametr | Standardowa konfiguracja 20ft |
|---|---|
| Rama dachowa | 40 × 80 × 1.5 mm profil P i 40 × 80 × 1.5 mm ocynkowane profile zamknięte |
| Rama podłogowa | 60 × 80 × 2.0 mm ocynkowane profile zamknięte |
| Zawiasy składane | 130 mm zawiasy ocynkowane |
| Wykończenie ramy | Elektrostatyczne malowanie proszkowe z warstwą antykorozyjną |
Układ warstw przegród zewnętrznych
Różne układy warstw części centralnej i skrzydeł
W podłodze części centralnej i podłogach skrzydeł zastosowano różne płyty. Układy warstw dachu i ścian podano osobno poniżej.
| Parametr | Standardowa konfiguracja 20ft |
|---|---|
| Główny dach zewnętrzny | Profil 950, stalowa płyta warstwowa 50 mm EPS z okładzinami stalowymi 0.3 mm; 0.45 mm falisty arkusz zewnętrzny |
| Panele dachowe skrzydeł | Profil 950, stalowa płyta warstwowa 65 mm EPS z okładzinami stalowymi 0.3 mm; 0.45 mm falisty arkusz zewnętrzny |
| Sufit wewnętrzny | Profil 950, 50 mm EPS stalowa płyta warstwowa ze stalowymi powierzchniami czołowymi 0.3 mm |
| Ściany boczne, przednie i tylne | Profil 950, 65 mm EPS stalowe płyty warstwowe z powierzchniami stalowymi 0.3 mm |
| Przegrody wewnętrzne | Profil 950, 50 mm EPS stalowe płyty warstwowe z powierzchniami stalowymi 0.3 mm |
| Podłoga części centralnej | 18 mm płyta cementowo-włóknowa |
| Podłogi skrzydeł | 18 mm sklejka bambusowa |
Otwory i podstawowe instalacje
Okna, wejście i zasilanie
| Parametr | Standardowa konfiguracja 20ft |
|---|---|

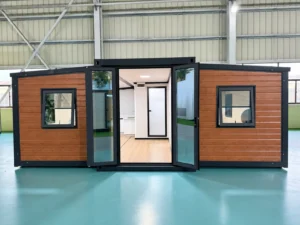

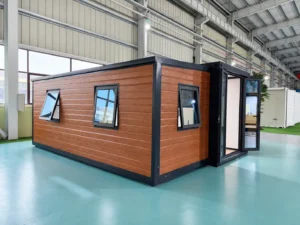

| Okna | Cztery okna przesuwne z PCV 920 × 920 mm z podwójnymi szybami |
| Drzwi wejściowe | Jedne stalowe drzwi przeciwpożarowe 840 × 2,035 mm |
| Parametr | Standardowa konfiguracja 20ft |
|---|---|
| Zasilanie podstawowe | 220 V, 50 Hz |
| Ochrona | Jedno urządzenie różnicowoprądowe 32 A |
| Przewód zasilający | 6 mm² przekrój przewodu |
| Obwód gniazda klimatyzacji | 4 mm² przekrój przewodu |
| Ogólne obwody gniazd | 2.5 mm² przekrój przewodu |
| Obwody oświetleniowe | 1.5 mm² przekrój przewodu |
| Oświetlenie | Płaska lampa panelowa BULL i duża lampa sufitowa |
| Gniazda i przełączniki | Gniazda trzypinowe i pięciootworowe; przełączniki podwójne i pojedyncze |
Wybierz gniazda, przełączniki i obwody odpowiednie do miejsca docelowego i wymaganych standardów elektrycznych.
20ft Planowanie dostaw
Dwa złożone moduły w kontenerze 40 ft typu High Cube
| Parametr | Standardowa konfiguracja 20ft |
|---|---|
| Dołączone akcesoria | Listwy sufitowe, listwy przypodłogowe, listwy narożnikowe, taśma wodoodporna, paski do podnoszenia, uszczelniacz strukturalny Baiyun i pistolet do uszczelniania |
| Referencyjna liczba modułów w kontenerze | Dwa złożone moduły w kontenerze 40 ft typu High Cube |
| Podany zakres komercyjny | Opakowanie i załadunek kontenerów w cenie; bez podatków i frachtu |
Liczba ładowanych modułów, sposób pakowania i fracht są uzgadniane dla wybranej konfiguracji i miejsca docelowego.
Często zadawane pytania
Pytania o model 20ft
Czym ten model różni się od składanego modelu 700 mm 20ft?
Standardowy model 20ft składa się do szerokości 2,200 mm i zajmuje powierzchnię 37 m². Model 700 mm zapewnia 27.5 m² i wykorzystuje inny układ pakowania.
Jaki jest układ standardowy?

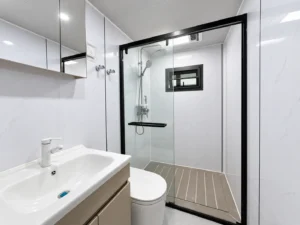

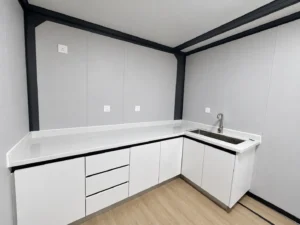

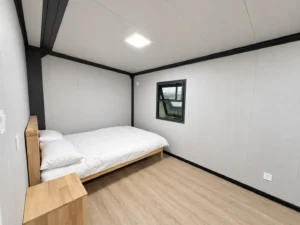

Standardowy układ obejmuje salon i jest przewidziany dla 2–4 osób. Sypialnie, kuchnię, łazienkę, meble i urządzenia określają wybrany rysunek oraz oferta.
Ile jednostek mieści się w kontenerze 40HQ?
Standardowo w kontenerze 40 ft typu High Cube mieszczą się dwa złożone moduły. Ostateczna liczba modułów, sposób pakowania i fracht zależą od wybranej konfiguracji i miejsca docelowego.
Zapytanie dotyczące projektu 20ft
Potwierdź ilość, wyposażenie i miejsce docelowe
Wyślij ilość jednostek, wymagania wewnętrzne, standard elektryczny i port docelowy, aby poprosić o wycenę 20ft i plan załadunku.
