Budynek modułowy Flat-pack
Kontener mieszkalny typu flat-pack
Fabrycznie przygotowane elementy dachu, podłogi i obudowy tworzą konfigurowalne pomieszczenia mieszkalne, biurowe i kompleksy zakwaterowania pracowników.
Konfiguracje 20 ze stopą i 3 m z szeroką ramą · Rama ze stali ocynkowanej · Montaż na miejscu
Kompletny opis produktu
Budynki modułowe na placach budowy
Przygotowane zespoły dachu i podłogi łączą się z kolumnami, panelami ściennymi, otworami i usługami do montażu na miejscu.
Wykorzystaj pojedynczy pokój lub połącz moduły na potrzeby zakwaterowania, biur, restauracji, obiektów sanitarnych i innych kompleksowych obiektów zakwaterowania pracowników.
Wybierz konfigurację 20 ze stopą lub 3 m, aby dopasować ją do układu pomieszczenia, planu transportu i wymagań lokalizacji.
- Typ produktu
- Modułowa jednostka budowlana Flat-pack
- Struktura pierwotna
- Rama ze stali ocynkowanej, formowanej na zimno
- Przegrody zewnętrzne
- System izolowanych płyt warstwowych
- Konfiguracja
- Jednostki pojedyncze lub skoordynowane układy wielu jednostek
- Typowe funkcje
- Pomieszczenia mieszkalne, biurowe, gastronomiczne, sanitarne, pralnicze i pomocnicze

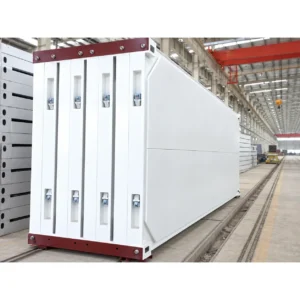

Pakiet fabryczny

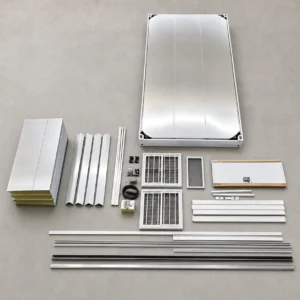

Zespoły dachu i podłogi, rama konstrukcyjna, elementy obudowy i zatwierdzone elementy wyposażenia są koordynowane pod kątem pakowania i wysyłki.
Montaż na miejscu
Pakiet posadowiony jest na przygotowanych fundamentach i podłączony do mediów zewnętrznych zgodnie z zatwierdzonym zakresem projektu.
Układy budynków
Pojedyncze jednostki można łączyć poziomo. Rozwiązania wielopoziomowe wymagają inżynierii dostosowanej do konkretnego projektu, planowania dostępu i lokalnych zgód.
Konfiguracja projektu
Wybierz układ pokoju, materiały, usługi i wyposażenie zgodnie z jego przeznaczeniem.
Zapewnienie dostawcy
Wsparcie fabryczne i eksportowe
Poznaj przygotowanie fabryki, kontrole jakości i wsparcie eksportowe dla Twojego projektu budowlanego flat-pack.
Konfiguracje produktu
Wymiary i konfiguracje
Porównaj wymiary i elementy konstrukcyjne konfiguracji 20 ze stopą i 3 m z szeroką stopą.
| Pozycja planowania | 20-odniesienie stopy | Odniesienie 3 m |
|---|---|---|
| Wymiary zewnętrzne | 5990 × 2438 × 2896 mm | 6055 × 2990 × 2896 mm |
| Wymiary wewnętrzne | Potwierdź zgodnie ze specyfikacją wybranego wariantu 20-stopowego | 5845 × 2780 × 2550 mm |
| Podstawa konstrukcyjna | Rama ze stali ocynkowanej; przekroje i grubości prętów zależą od modelu | Stal Q235B, ocynkowana i formowana na zimno; grubość zależy od rodzaju elementu i wybranej specyfikacji |
| Referencyjne przegrody zewnętrzne | Izolowane płyty warstwowe; układ warstw zgodny z wybraną specyfikacją | Zestaw panelu ściennego 100 mm z rdzeniem z wełny szklanej 75 mm dla szerokiej standardowej konfiguracji 3 m |
| Odniesienie do piętra | Płyta cementowo-włóknowa z wykończeniem PVC; grubość zgodna z wybraną specyfikacją | 19 mm płyta cementowo-włóknowa dla szerokiej standardowej konfiguracji 3 m |
| Planowanie wielopoziomowe | Zaprojektowane zgodnie z projektem i podlegające lokalnemu zatwierdzeniu | Do trzech kondygnacji w przypadku konfiguracji obejmującej całą 3 m, z zastrzeżeniem przeglądu projektu i lokalnego zatwierdzenia |
| Referencje logistyczne | 6 do 8 zestawów w kontenerze 40-stopowym typu High Cube, zależnie od konfiguracji i planu pakowania | Do potwierdzenia po zatwierdzeniu zestawienia materiałów i sposobu pakowania |
Planowanie projektu
Wybierz konfigurację Flat-Pack
Wyślij swoją lokalizację, wymagania dotyczące pokoju i ilość, aby omówić odpowiedni moduł i wyposażenie.

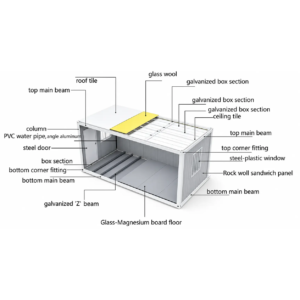

Elementy systemu
Rama, panele i instalacje
- Rama
- Stal ocynkowana, formowana na zimno; rozmiary i grubości elementów są zgodne z zatwierdzoną listą modeli.
- Ściany
- Izolowane płyty warstwowe z rdzeniem z wełny skalnej lub wełny szklanej, w zależności od konfiguracji.
- Dach i drenaż
- Izolowany zespół dachowy ze skoordynowanym drenażem wewnętrznym; budowa zależy od modelu.
- Sufit
- Profilowany panel sufitowy ze stali ocynkowanej.
- Piętro
- Płyta cementowo-włóknowa z wykończeniem PVC; Grubość płyty i wykończenia potwierdzona jest przez model.

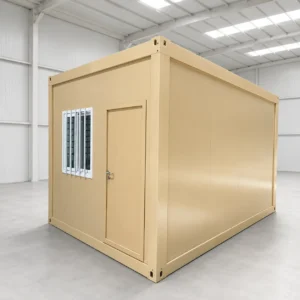

- Otwory
- Drzwi stalowe i okno przesuwne PVC; przeszklenie, siatka i moskitiera według wybranego pakietu.
- Przygotowanie elektryczne
- Tablica rozdzielcza, oświetlenie, gniazdka i klimatyzacja dostosowane do wymagań miejsca docelowego.
Zakres do wyboru
Materiały i otwory
Wybierz ramy, izolację, drzwi, okna i instalację elektryczną wokół układu pomieszczenia.
- 01Dobór ramy
Przekroje i grubości prętów wybiera się z obowiązującej listy modeli i podstawy projektu.
- 02Zabudowa panelu ściennego
Materiał i grubość izolacji zostały potwierdzone dla wybranej konfiguracji.
- 03Drzwi i okna
Rozmiary otworów, przeszklenia, siatki zabezpieczające i moskitiery są dopasowane do planu pomieszczenia.
- 04Elementy elektryczne
W stosownych przypadkach można wybrać komponenty oznakowane CE, UL lub SAA. Oznaczenia komponentów nie stanowią certyfikacji całego budynku.

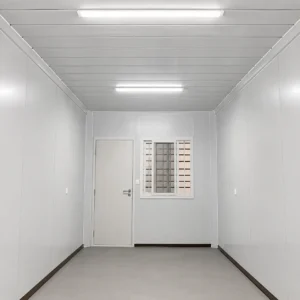

Układ i wyposażenie
Układy i wybory wewnętrzne
Zaplanuj przegrody, otwory, wykończenia, meble i usługi w oparciu o sposób użytkowania każdego pomieszczenia.
01 / Plan pokoju
Do użytku wewnętrznego i obłożenia
Potwierdź funkcję każdego pokoju, rozmieszczenie mebli, wymagania sanitarne i liczbę użytkowników. To ustanawia przegrody, drzwi, okna i komunikację.
02 / Przegrody zewnętrzne
Panele i otwory
Wybierz odpowiednią zabudowę paneli ściennych, zestawienie drzwi i okien, przeszklenia i ekrany z konfiguracji dostępnej dla projektu.
03 / Usługi
Interfejsy elektryczne i wodne

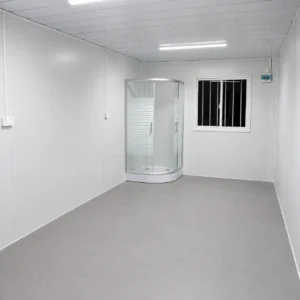

Skoordynuj oświetlenie, gniazdka, klimatyzację i wszelkie wewnętrzne elementy wody lub drenażu objęte zakresem. Wymagania dotyczące miejsca docelowego regulują wybór układu elektrycznego.
04 / Zakres wykończenia wnętrza
Wykończenia, wyposażenie i wyposażenie
Potwierdź wykończenie podłogi, wyposażenie wewnętrzne, meble i sprzęt oddzielnie. Wnętrza reprezentacyjne w galerii produktów nie są dodanymi automatycznie.
Zaplanuj swój pakiet projektu
- Lokalizacja projektu i standard docelowy
- Wybrany model i ilość
- Lista i układ pomieszczeń
- Układ jedno- lub wielopoziomowy
- Wymagania dotyczące drzwi, okien i paneli
- Zakres instalacji elektrycznej, wodno-kanalizacyjnej
- Meble, wyposażenie i sprzęt
- Obowiązki związane z dostawą, rozładunkiem i instalacją
Aplikacja fabryka-biur
Dlaczego fabryki wybierają biura modułowe
Zaplanuj modułowe biura pod kątem codziennych operacji, zmian układów i przyszłych faz fabryki.
01 / Program
Wcześniejsze obłożenie
Komponenty przygotowane fabrycznie i zaplanowany montaż na miejscu mogą skrócić drogę do powierzchni użytkowej po przygotowaniu rysunków, fundamentów, mediów, zezwoleń i robocizny.
02 / Układ
Wiele funkcji w jednym planie
Połączone jednostki mogą tworzyć biura, sale konferencyjne, recepcję, obszary opieki społecznej i wsparcia. Przegrody, otwory i usługi są skoordynowane wokół rzeczywistego przepływu pracy.
03 / Zmień
Potencjał relokacyjny
Jeśli pozwala na to wybrany system, stan jednostki i trasa transportu, moduły można zdemontować i ponownie zmontować do późniejszej fazy fabrycznej. Ponowne użycie wymaga przeglądu konkretnego projektu.
04 / Podstawa komercyjna
Własność zamiast dalszego wynajmu
W przypadku projektu o długim okresie użytkowania zakupy mogą zastąpić cykliczny czynsz za biuro. Przed podjęciem decyzji porównaj całkowity koszt dostawy, prace na budowie, media, konserwację i planowany okres użytkowania.
Pakowanie i montaż na miejscu
Pakowanie i montaż na miejscu
Do wstępnego planowania logistyki dla konfiguracji 20-stopowej podano 6 do 8 zestawów w kontenerze 40-stopowym typu High Cube, z referencyjną ekipą czteroosobową i orientacyjnym czasem montażu około trzech godzin na moduł w normalnych warunkach na miejscu.
Ostateczna ilość pakowania i planowanie instalacji zależą od wybranej specyfikacji, akcesoriów do wysyłki, limitów tras, metody rozładunku i gotowości miejsca.
- 01Potwierdź podstawowe interfejsy i narzędzia
- 02Zatwierdź plan pakowania i harmonogram wysyłki
- 03Przygotuj dostęp do rozładunku i podnoszenia
- 04Amontaż zgodnie z zatwierdzonymi rysunkami
- 05Podłącz usługi zewnętrzne
- 06Kompletna inspekcja i przekazanie
Przed dostawą przygotuj podstawę, dostęp do rozładunku, przestrzeń do podnoszenia i przyłącza mediów.
Referencje projektów
Ukończone projekty modułowe
73-modułowy projekt biurowo-mieszkalny flat-pack
Zrealizowany projekt modułowy łączący funkcje biurowo-mieszkalne z komunikacją zewnętrzną.
Zobacz projekt278-modułowy kompleks zakwaterowania pracowników inżynierii fotowoltaicznej na Filipinach
Duży projekt modułowego zakwaterowania flat-pack dostarczony dla pracowników inżynierii fotowoltaicznej.
Zobacz projektKompleks zakwaterowania pracowników górnictwa w północno-zachodnich Chinach
Dostarczono bloki mieszkalne flat-pack z zadaszonym ciągiem zewnętrznym, wspólnymi węzłami sanitarnymi i kontrolowanym dostępem do kompleksu zakwaterowania pracowników.
Zobacz projektModułowy kompleks zakwaterowania pracowników naftowo-gazowych
Dostarczony kompleks zakwaterowania pracowników flat-pack obejmujący zakwaterowanie, biura projektowe, sale konferencyjne, budynki sanitarne i pomocnicze.
Zapytanie o projekt
Zaplanuj swój projekt Flat-Pack
Podziel się miejscem docelowym, wymaganiami dotyczącymi pomieszczeń, ilością, preferowanym rozmiarem modułu i docelową datą, aby omówić pakiet budynku.
Wyślij wymagania projektuKtóre wymiary są standardowe?
Dostępne referencje obejmują konfigurację 5990 × 2438 × 2896 mm o długości 20 stóp i konfigurację 6055 × 2990 × 2896 mm 3 m. Ich listy komponentów różnią się, dlatego przed wyceną należy potwierdzić wybraną konfigurację.
Czy jednostki można łączyć lub układać w stosy?
Jednostki można łączyć w celu uzyskania większych układów. Rozwiązania wielopoziomowe wymagają przeglądu strukturalnego konkretnego projektu, planowania obiegu i lokalnego zatwierdzenia. Szeroka standardowa konfiguracja 3 m umożliwia planowanie do trzech kondygnacji, pod warunkiem tych kontroli.
Czy komponenty elektryczne mogą pasować do przeznaczenia?
Przełączniki, gniazda, okablowanie i wybrane komponenty można dostosować do wymagań miejsca docelowego. Ostateczny dobór komponentów i zakres elektryczny są potwierdzane przed produkcją.
Co należy potwierdzić przed wyceną?
Podaj lokalizację projektu, funkcje budynku, preferencje modelu, ilość, układ pomieszczeń, kondygnacje, wyposażenie, port docelowy, docelową datę dostawy i informacje o dostępie do terenu.
Co pozostaje poza opakowaniem fabrycznym?
Fundamenty, dostawa śródlądowa, rozładunek, podnoszenie, montaż na placu budowy, media zewnętrzne, lokalne zezwolenia i obowiązki związane z oddaniem do eksploatacji muszą być przypisane w zatwierdzonym zakresie projektu.
